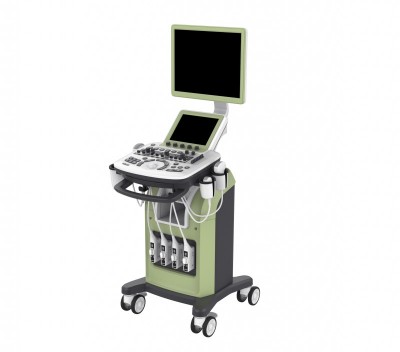

Ecograf Doppler Color MSLCU46-A (4D)

Ecograf Doppler color MSLCU46-A (4D)



1 Prezentare generală a sistemului



1.1 Aplicații clinice



Abdomen, Obstetrică Ginecologie, Urologie, Cardiologie, Pediatrie, Parti mici, Vase de sânge, Superficial, Ortopedic, MSK, Nervi



Configuratii si preturi



1.2 Aparat + tipuri de sonde



Cu o sonda convexa PRET 9810 Euro (echipare standard)

Cu sonda convexa + liniara PRET 10950 Euro

Cu convexa + liniara + transvaginala PRET 11135 Euro

Cu convexa + liniara + transvaginala + matriciala – PRET 13554 Euro

Cu convexa + liniara + transvaginala + matriciala + volum 4D - PRET 17788 Euro



•  Preturile sunt exprimate in euro si nu contin TVA (19%)



1.3 Moduri de imagine



B-Mode B direcție 2B/4B-Mode M-Mod B/M-Mode CDFI - Mod PDI -Mod CM-Mode PW-Mode Anatomic Mod M Panoramic Color panoramic Trapezoidal (sondă liniară) Imagini extinse (Efov) CW -Mod TDI (TVI, TVD, TVM, TEI) Mod 3D/4D



1.4 Caracteristici standard



B-Mod B direcție 2B/4B-Mode M-Mode B/M-Mode CDFI - Mod PDI -Mod CM-Mode PW-Mode CW

Modul M anatomic Panoramic Color panoramic Trapezoidal (sondă liniară) Imagini extinse (Efov)

Imagistica specifică țesuturilor (TSI) Imagistica armonică a țesuturilor (THI) Imagistica de reducere a petei (SRI) Imagistica compozită spațială (SCI) Imagistica compozită de frecvență (FCI) Imagistica cromatică B/D Pan Zoom Zoom local - Optimizare automată - Sistem de diagnosticare cu ultrasunete Doppler color digital complet - Rotire imagine - Calcul automat IMT - Gestionare arhive - Date brute - Sarcini multiple - Flux HR

Funcția de biopsie - Etichetă de viteză LGC HPRF - Postprocesare imagistică - Preprocesare imagistică



Monitor de 15 inchi - Ecran tactil de 10,4 inchi - Tastatură detașabilă ascunsă - Cupă de încălzire cu gel



1.5 Caracteristici opționale



Imagini elastice TDI (TVI, TEI, TVM, TVD) Modul static 3D 4D Imprimantă laser/termică Comutator de picior

Puncture DVD Recorder DICOM Conexiune UPS wireless



1.6 Salvarea imaginii



Format de stocare: JPG, BMP



Ieșire video: PAL、NTSC



2 Specificații fizice



2.1 Dimensiuni și greutate



Latime: aprox. 565 mm Înălțime: aprox. 1455mm Grosime: aprox.845mm Greutate: aprox. 70 kg



2.2 Monitor



Ecran color de înaltă rezoluție de 15 inchi



Rezoluție: 1024*768 Interval unghi de rotire 90° (L/R) Interval unghi de înclinare 0-90° (U/D)



2.3 Ecran tactil





2.4 Porturi și suporturi pentru sonde



4 porturi pentru sondă activate 4 suporturi detașabile pentru sondă 4 cârlig de sârmă pentru sondă



2.5 Putere electrică



Tensiune: AC 100V ~ 240V



Siguranță de intrare: φ5×20 mm, F3.15AL250V AC Siguranță de ieșire: φ5×20 mm, F2AL250V AC



Frecventa: 50/60Hz Putere: 320VA





2.6 Mediul de operare



Temperatura ambiantă: 5℃~+40℃ Umiditate relativă: 25%~85% Presiune atmosferică: 70kpa ~ 106kpa



2.7 Mediu de depozitare și transport



Temperatura ambiantă: -20℃~+55℃ Umiditate relativă: 10%~95% Presiune atmosferică: 50kpa-106kpa



2.8. Corpul principal Sistem de diagnosticare cu ultrasunete Doppler color digital complet





500 Gb HDD



Sistem de operare -- Linux



3 Interfață utilizator



3.1 Monitorizarea informațiilor



Informații comune:



- Logo - Numele spitalului - Parametri de afișare - Data și ora sistemului - Aplicație clinică - Tipul sondei

- Modul de examinare - Numele pacientului, vârsta, sexul - Marcajul sondei - Poziția focalizării - Scară paralelă și scară verticală

- Marcaj de înghețare - Curba TGC - Putere acustică - Histograma volumului - Bară gri/Bară de culoare - Pictograma coș de reciclare - ecografie testiculară



Aplicație sistemică remarcabilă



MSLCU46 are performanțe excelente în obstetrică, ginecologie, sân, musculo-scheletice și zone ale vaselor de sânge. Pachet de analiză perfect încorporat, inclusiv cardiac, obstetrică, urologie, abdomen, ginecologie, ortopedie, parti mici, vase de sânge etc.



3.2 Ecran tactil



Marcajul sondei - Aplicație Body Marks - Comentarii - Mod de afișare curent - Parametri imagine curentă - Depinde de modul actual de imagine



Funcție avansată de imagistică



- Pano(B/C panoramic) - Elasto - Anatomic M - Color M mod



Tehnologie avansată de imagistică



- EFOV - SCI - FCI - TSI - HR Flow - Dual Live - Sarcini multiple





3.3 Panoul de control



Pornire/Oprire



Butoane pentru modul de imagine



- B, C, PW, M, CW, PDI, 3D/4D



Taste de comandă rapidă a parametrilor



- Auto - Zoom

- Poziția de focalizare



- Adâncime - SRI



- C.Inversare



- C. PRF - C. WF - Steer - Baseline - D. PRF



Cheie de programare definită de utilizator



- Q, Q1, Q2, Q3



Butonul de înghețare

Funcţie

- Subler

- Funcția 4B/2B

- Volumul

- A. Sistem de diagnosticare cu ultrasunete PowerFull Digital Doppler color















MODUL B



- Raport - Pacient - Sondă - Curățare - Actualizare - Text - Configurare - Marcaj corporal - Săgeată



Tastatură Trackball de control TGC cu 8 segmente



3.4 Pornirea sistemului



Pornire în aproximativ 60 de secunde- Oprire în aproximativ 7 secunde



Timp de așteptare: 1, 10,30, 60 min - Economizor de ecran: 1, 10, 30, 60 min



3.5 Comentarii și săgeti



Poziția săgeții este reglabilă - Dimensiunea săgeții este reglabilă -Direcția săgeții reglabilă



Poziția comentariilor este reglabilă - Mărimea fontului comentariilor este reglabilă



Adăugarea și ștergerea definite de utilizator - Asocierea altor examene



3.6 Semne corporale



Peste 200 de semne corporale - Adăugare personalizabilă -Trageți pentru a schimba poziția



Asocierea altor examene



4 Parametri de imagistică



- Format de afișare: B (Single), 2B (Dual),



4B (patru)



- U/D Reverse: reglabil pe ecranul tactil - L/R Reverse: reglabil pe ecranul tactil



- Adâncime: Depinde de sonda aleasa



- Frecvență: In functie de sonda



- THI: → Imagistica armonică tisulară →Disponibil pe toate sondele



- B steer: →Pentru sonda liniară →Stânga 4 trepte reglabile →Dreapta 4 trepte reglabile



- Câștig: 0~100



- Zoom Pan: Z0.8, Z0.9, Z1.1, Z1.2, Z1.4,Z1.6, Z1.8, Z2.0，Z3.0，Z4.0，Z5.0, Z6.0, Z7.0, Z 8.0, Z9.0, Z10.0



- Riglă orizontală: Ascunde/Afișează



-





- Linia centrală: Sondă convexă



- LGC: Preset1, Preset2, Preset3, Preset4



- Calitatea imaginii: Pen, Gen, Res, Hpen, HPen-Gen, HGen, HRes



- Dyn Ra(Interval dinamic): 30-180, 5/pas



- SRI (Speckle Reduction Imaging): 0~6, 1/pas



- Persistență: 0~6, 1/pas



- Hartă gri: 1~10, 1/pas



- STI: generală, musculară, grăsime, fluidă



- Crom: 0~8, 1/pas



- Câmp vizual: 1~8, 1/pas



- SCI (Spatial Composite Imaging):



0~7, 1/pas



- FCI (Frequency Composite Imaging): →0 sau 1 Sistem de diagnosticare cu ultrasunete Doppler color digital complet



- Densitatea liniei: L, H



- EFOV: →0, 1, 2 Ajustabil → FOV extins disponibil pe Convex, Volum liniar, trans-vaginal, 4D



- Număr de focalizări: până la 8



- Rotație: 0°, 90°, 180°, 270°





MODUL M



- Format de afișare



→V2:3, V3:2, V3:1, H2:3, Complet



- Din Ra.: 30~180, 5/pas



- Hartă gri: 1~10, 1/pas



- Viteza: 1~6, 6 trepte reglabile



- Crom: 0~8, 1/pas



- Salvare (Înghețare)



- Resetare (Înghețare)



- Salt la primul (Înghețare)



- Salt la ultimul (Înghețare)



- Viteza de reluare (Înghețare)



- Selectați Start (Înghețare)



- Selectați Sfârșit (Înghețare)



MODUL  C



- Poziție ROI: trackball



- Dimensiune ROI: trackball și cheie set



- ROI Steer: Sondă liniară



→Stânga 4 trepte reglabile



→Dreapta 4 trepte reglabile



- Dual Live: B/C, B/PDI, B/DPDI



- Aliniere B/C



- Quad: Culoare 4B



- Etichetă de viteză: trackball



- Pielea de culoare



- Fluxul HR



- Calitate imagine: Pen, Gen, Res



- Scala: 0~19, 1/pas



- PRF: 0,2~4,9KHz



- Filtru de perete: 0~7, 1/pas



- Neted: 0~5, 1/pas



- Persistență: 0~5, 1/pas



- Prioritate: 0~100, 1/pas



- Harta culorilor: V0~VV9, 20 de pași



- Sensibilitate: 1~4, 1/pas



- Stare de curgere: L M H



- Densitatea liniei: L M H UH







MODUL PW



- Unghi rapid: 0°, +60°, -60°



- SV: 0.5~40mm, 0.5mm/pas



- Inversare: Sus/Jos



- Sincronizare multiplă: ON/OFF



- Format de afișare:



→V2:3, V3:2, V3:1, H2:3, Complet



- Calc automat: ON/OFF



- Auto Calc Para



→AT, D/S, DT, ED, Flow(TAMAX), VTI,



Flux (TAMEAN), HR, MD, MMPG, MPG,



PI, PPG, PS, PV, RI, S/D, TAMAX, TAMEAN



→Selectare definita de utilizator



- HPRF: ON/OFF



- Calitatea imaginii:



→Pen, 4,5MHz



→ Gen, 5.0MHz



→ Res, 5,5 MHz



- Scară: 0~19, 1/pas



- PRF: 0,5KHz~8,0KHz



- Din Ra.: 24~72, 2/pas



- Hartă gri: 1~10, 1/pas Sistem de diagnosticare cu ultrasunete Doppler color digital complet



- Viteza: 1~6, 1/pas



- Crom: 0~8, 1/pas



- Zona de urmărire: Deasupra, Dedesubt, Toate



- Filtru de perete: 0~7, 1/pas



- Rezoluție T/F: 1~5, 1/pas



- Ciclu de calcul automat: 1, 2, 3 reglabil



- Salvare (Înghețare)



- Resetare (Înghețare)



- Salt la primul (Înghețare)



- Salt la ultimul (Înghețare)



- Viteza de reluare (Înghețare)



- Selectați Start (Înghețare)



- Selectați Sfârșit (Înghețare)







• Societate avizata ANMDMR pentru import/distributie/service/mentenanta aparatura medicala.

• Preturile din prezenta oferta sunt exprimate in euro si nu contin TVA (19%).

• Preturile sunt valabile pentru plata 100% in avans a echipamentelor. Pentru alte modalitati sau termene de plata va rugam sa ne contactati pentru o oferta specifica.

• Preturile includ transport-instalare-punere in functiune-instructaj operare.

• Termenul de livrare pentru produsul care nu se afla in stoc este de aprox. 60 de zile.

• Garantia echipamentelor este de 12 luni.
