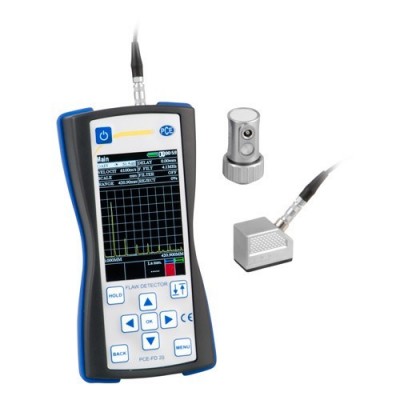

Aparat pentru măsurarea grosimii materialului, defectoscop, PCE-FD20

Aparat pentru măsurarea grosimii materialului,defectoscop, PCE-FD20 cu functie de defectoscop, două sonde diferite (45 ° și 90 °) / Cablu SONDA cu o lungime de 1,5 m

Defecoscopul PCE-FD 20 este utilizat pentru testarea defectelor materialelor, fisuri, goluri și discontinuități. De asemenea, pentru controlul sudurilor, testerul ultrasunete este potrivit. Datorită principiului de functionate cu ultrasunete, testerul vă permite să efectuați măsuratori complet nedistructive pe suprafețe.

În plus față de detectarea defectelor, adâncimea acestora poate fi de asemenea determinată. De asemenea, este posibilă determinarea grosimii totale a materialului cu testerul cu ultrasunete. La straturi de densitate diferită și impedanță diferita, ecografia este reflectată și analizata. Undele ultrasonice pot fi trimise prin material utilizând diferite sonde. O sondă are capacitatea de a scana ultrasunetele la un unghi de 90 ° și o posedă posibilitatea de a trimite ultrasunete la un unghi de 45 ° față de piesa de testare.

Astfel, după ce ultrasunetele au fost trimise prin piesa de testat și a fost determinat timpul de intoarcere a ultrasunetelor, se pot determina grosimi ale pereților, pot fi verificate traseele de sudură și pot fi localizate defecțiunile componentelor. Greutatea redusă de numai 250 g vă permite să preluați cu ușurință dispozitivul în locații diferite. Frecvențele reglabile sunt între 1 și 10 megahertzi. În plus, testerul cu ultrasunete oferă viteze sonice între 1000 și 9999 de metri pe secundă.

- Geometria de măsurare, Sonde de măsurare de 45° și 90°
- Greutate redusă
- Funcționare la bateriei sau priza
- Cablu cu sonda de 1,5 m
- Afișaj luminos și mare
- Interfață USB

Interval de frecvență: 1 ... 10 MHz
Timpul de scanare: 6 ... 1000 μm
Viteza sunetului: 1000 ... 9999 m / s
Măsurarea deviației la intervale de timp: <± 0,025 μm

Amplitidinea deviației, maximă, de măsurare a semnalelor : 0 ... 110 dB

Câștig: 125 dB
Numărul mediu de teste la materiale: 1 ... 16


Numărul de puncte de control
(câștig variabil temporal): 15

Timp de raspuns: ,0 ... 0,5 μs

Amplitudinea impulsului de excitație
la rezistorul de 50 ohmi: 100, 200, 300

Intervalul de frecvență de lucru: 1 ... 10 MHz

Deviația amplitudinilor semnalului de intrare
în intervalul de 10 ... 100% din dimensiunea ecranului: <1 dB

Avertizare automată în cazul defectelor: dual-gate

Ajustarea domeniului de măsurare pentru
câștigul variabil temporal: 0 ... 2000 μs

Setarea limitelor de măsurare pentru
Amplificarea variabilă temporal: 0 ... 100%

Receptor: vizual unda pozitiva, mod radio
Dimensiuni: (L x Î xl) 80 x 162 x 35 mm
Dimensiuni afișate: 48 x 74 mm
Sursa de alimentare: 100 ... 250 V AC
Baterii AA: 1.5V (3 bucăți)
Greutate: 250 g (fără baterii)

Livrare
1 x calibrare pentru PCE-FD 20 1 x cablu sonda (1,5 m)
1 x sonda cu ultrasunete (90 °)
1 x sonda ultrasonică (45 °)
3 x baterie 1,5 V (AA)
1 x cablu de încărcare
1 x cablu USB
1 x software
1 x manual de utilizare
